平 川 プ レ ー ト ・ タ イ プ M の 使 用 法
平川プレート作成実行委員会
2015年6月作成
泉工医科工業の、MERA・ソフィット・フレックスシリーズには、

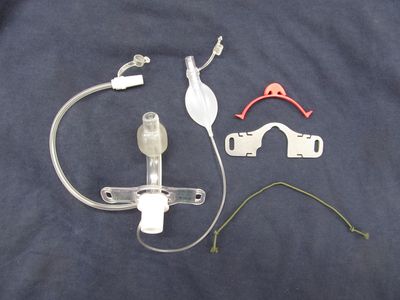

平川プレート・タイプMが適合しています。 カニューレと平川プレートです。 緑が把持用ゴム、赤がマウント圧着用ゴムです。 注意 MERA・ソフィット・クリアシリーズには適合していません。 |
|

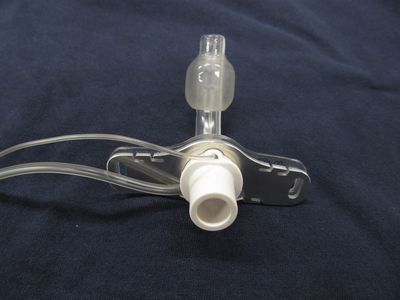

まずタイプMをカニューレのフランジの上に前からはめ込みます。 | |

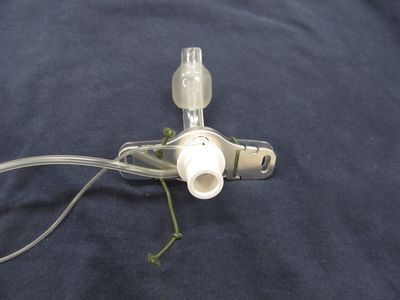

把持用のゴム(ここでは緑)を図のようにかけます。
写真は、向かって右側の内側のスリットにホールド用ゴムを上からかけて、チューブにクロスさせて反対側のスリットで止めます。 こうしてカニューレのフランジをしっかり固定することができます。 |
|

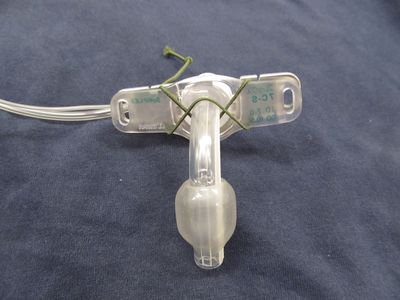

裏側です。
把持用ゴムが、チューブにたすきがけになるようにかけて、平川プレートがカニューレに、しっかり固定されるようにしてください。 |
|

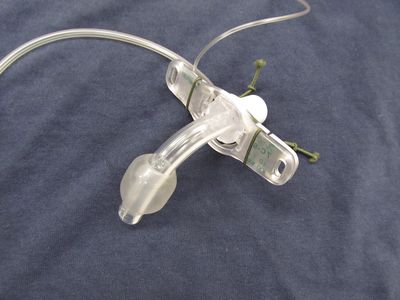

把持用ゴムが気切孔の部分にあたることに抵抗がある方は、左図のように並行に掛けてもかまいません。 | |

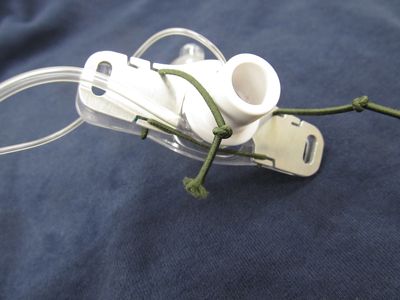

その場合の上面はこのような留め方になります。 | |

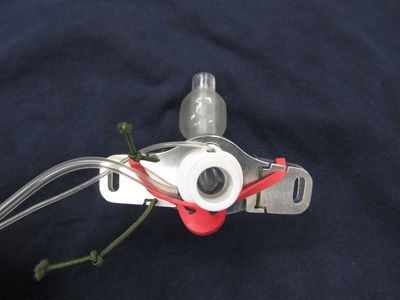

最後にマウント圧着用のゴム(赤)を、平川プレート前方外側のスリットにかけます。 | |

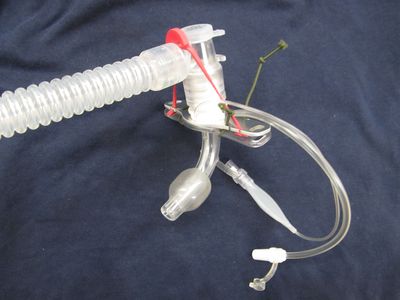

マウント圧着用ゴムで、フレックスチューブをとめてください。
これでカニューレとマウントの自然乖離はなくなります。 ただしゴムの劣化に注意。 ゴムが劣化して切れると危険です。 早めに取り替えてご使用ください。 |
